Laboratorio 2 Embebidos.
Descripcion:
En este laboratorio programaremos un arduino uno, con un codigo arduino el cual nos permitira controlar los leds mediante 2 potenciometros, los cuales indicaran uno el tiempo de encedido y el otro el tiempo de pagado de los leds.
El Objetivo:
Controlar 8 LEDs desde el Arduino, un LED encendido que se mueve en forma continua de izquierda a derecha, usando los valores de dos Potenciómetros para controlar los tiempos que el LED permanece encendido y apagado.
El Objetivo:
Controlar 8 LEDs desde el Arduino, un LED encendido que se mueve en forma continua de izquierda a derecha, usando los valores de dos Potenciómetros para controlar los tiempos que el LED permanece encendido y apagado.
Lista de Componentes:
* (1) Arduino UNO .
* (1) Protoboard.
* (2) Potenciometros
* (2) Potenciometros
* (8) Leds. no importa el color.
* (8) Resistencias
* (17) Cables conectores para completar el circuito.
* (1) Cable USB --- del Arduino UNO
Diagramas:

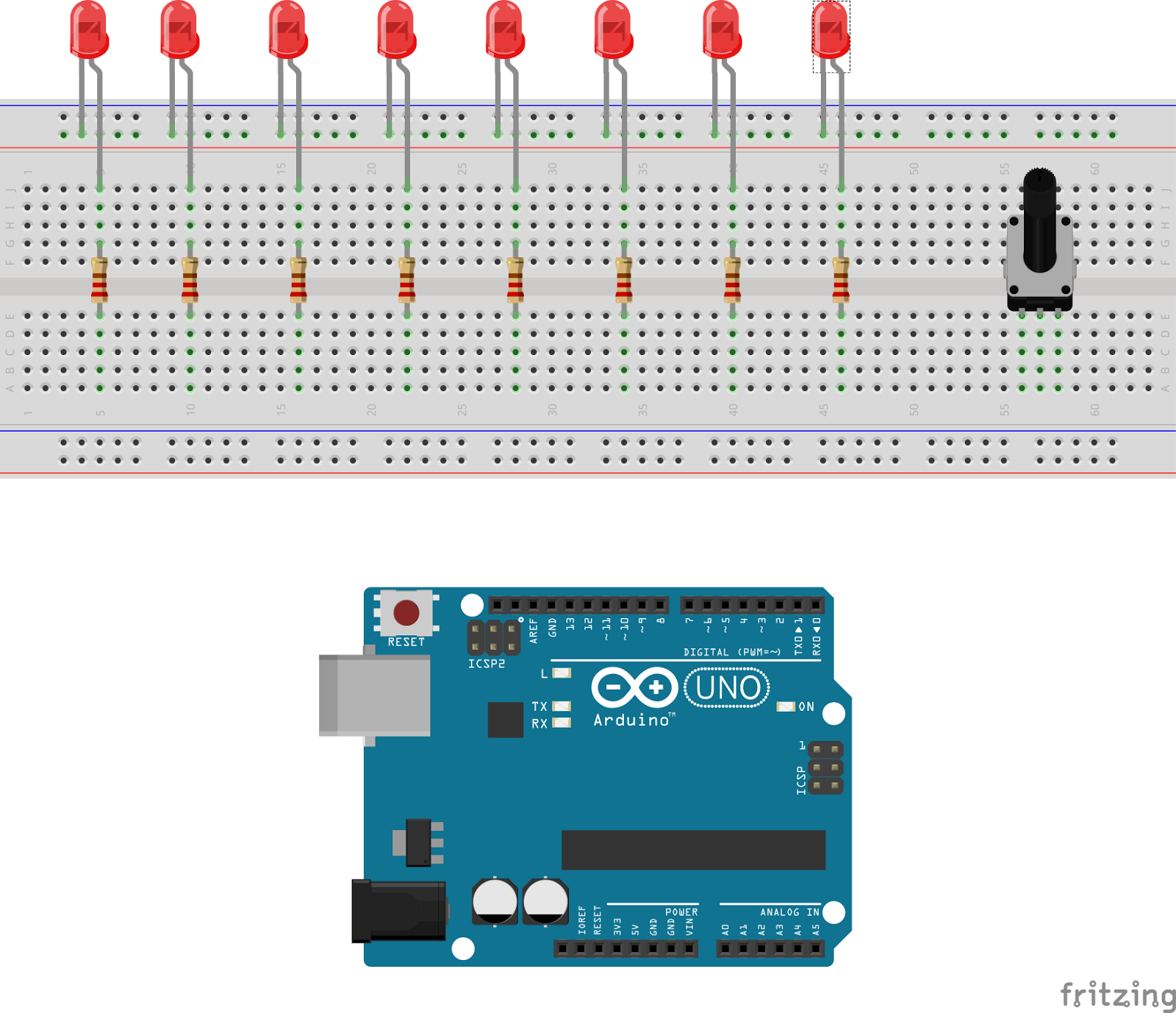

Diagrama del circuito del laboratorio en la protoboard de pruebas.
Diagrama Esquematico :
Montaje del circuito:
1: Contar con todos los componentes necesarios para el laboratorio:
2. Proceder a colocar los leds y resistencias en la protoboard de pruebas, recordar seguir el diagrama.
los leds tienen la pata larga (+) y la pata corta (-), guiarce por el diagrama para luego completar el circuito con nuestro Arduino.
3. Ahora conectaremos a nuestra protoboard los dos potenciometros .
Montaje del circuito:
1: Contar con todos los componentes necesarios para el laboratorio:
los leds tienen la pata larga (+) y la pata corta (-), guiarce por el diagrama para luego completar el circuito con nuestro Arduino.
.
4. Ahora completaremos el circuito con nuestro Ardruino conectando con cables y cerrando el circuito, conectar los leds y resistencias a los pines (2,3,4,5,6,7,8,9) de nuestro Arduino y despues conectarlos a la tierra de nuestra protoboard y conecando un cable al GND ( tierra) de nuestro Arduino, y de ultimo conectamos nuestro potenciometros, el primero lo conectamos desde la pata (1) al pin de 5v, pata (2) a A1 y pata (3) a GND, y el otro potenciometro la pata (1) al pin de 5v, la pta (2) a A2 y la pata (3) al GND de nuestro Arduino.
5. Ahora programaremos nuestro arduino para poder indicarle la funcion de nuestro potenciometros. recordando que uno de los 2 nos dara el tiempo de encedido y el otro de apagado de los leds.
codigo fuente Arduino:
6. Conectamos nuestro arduino, cargamos el codigo y ahora probaremos el funcionamiento como lo muestra el video.
